工矿灯，又称高天棚灯，是一种高能效的室内led灯具，可以广泛应用在工业厂房、生产车间、商超、体育娱乐场所以及仓库等，建筑工地、管道、矿区等，一般使用工矿灯作为照明工具用以照明整个工作面，具有耗能低、体积小、稳定性高、响应速度快、寿命长等优点的led工矿灯被广泛应用到各个照明场所；
现有的led工矿灯的整体结构一般较复杂，设计较为呆板单一，灯罩一般通过螺钉连接方式固定在散热器结构上，使用多个螺钉，组装时需要使用螺丝刀等工具逐个螺钉进行旋紧安装，拆卸时也是需要螺丝刀等工具进行逐个螺钉旋出来，组装拆卸工序繁琐，组装效率低，不利于批量化生产，制造成本高，后期检修维护麻烦，且现有的led工矿灯安装方式也较为单一。
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便组装的led工矿灯。
为了实现上述目的，本实用新型采用了如下技术方案：一种方便组装的led工矿灯，包括灯壳，所述灯壳的底部设有灯罩，所述灯壳的外表面对称固定连接有导向杆，所述灯罩的顶部开设有与导向杆相对应的导向孔，所述导向杆贯穿导向孔，所述导向杆位于导向孔下方的一端外表面开设有凹槽，所述凹槽的内部固定连接有弹簧，所述弹簧的另一端固定连接有卡块，所述灯壳的内部且靠近底部的位置固定连接有支撑环，所述支撑环的下方设有卡盖，所述卡盖与支撑环之间设有电路板，所述电路板的下表面固定安装有led灯珠，所述灯罩的顶部中心位置开设有开口，所述led灯珠贯穿卡盖并延伸至开口的内部，所述卡盖的外表面两侧对称开设有卡口，所述支撑环的外表面且靠近卡口的位置固定连接有弹性卡扣，所述卡口的内壁开设有与弹性卡扣相配合的卡槽，所述灯壳的顶端固定连接有电源盒，所述电源盒的上表面中心位置固定连接有吊环，所述电源盒的上表面两侧对称固定连接有支撑板，两个所述支撑板的外表面均转动连接有连接板，两个所述连接板的顶端固定连接有同一个安装板。
所述支撑板和连接板的外表面均开设有多个限位孔，所述限位孔的内部插接有限位杆。
1、该方便组装的led工矿灯，通过设置的导向杆、导向孔、弹簧、卡块、支撑环、卡盖、弹性卡扣和卡槽，将电路板放置在卡盖和支撑环之间，弹性卡扣的底端卡入卡槽即可将卡盖和电路板固定住，将导向杆穿过导向孔，卡块在弹簧的作用下弹出，从而将灯罩固定在灯壳的下方，结构简单便于组装，大大方便了生产安装人员。
2、该方便组装的led工矿灯，通过设置的吊环、支撑板、连接板、安装板、限位孔和限位杆，通过吊环和安装板可以实现工矿灯的吊装和固定安装两种安装方式，从而可以增加工矿灯的实用性，当进行安装板安装时，改变支撑板和连接板之间的角度，即可改变灯照角度。
1、灯壳；2、灯罩；3、导向杆；4、导向孔；5、凹槽；6、弹簧；7、卡块；8、支撑环；9、卡盖；10、电路板；11、led灯珠；12、开口；13、卡口；14、弹性卡扣；15、卡槽；16、电源盒；17、吊环；18、支撑板；19、连接板；20、安装板；21、密封垫；22、透光罩；23、限位孔；24、限位杆；25、中心孔。
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参照图1-5，本实用新型提供的一种实施例：一种方便组装的led工矿灯，包括灯壳1，灯壳1的底部设有灯罩2，灯壳1的外表面对称固定连接有导向杆3，灯罩2的顶部开设有与导向杆3相对应的导向孔4，导向杆3贯穿导向孔4，导向杆3位于导向孔4下方的一端外表面开设有凹槽5，凹槽5的内部固定连接有弹簧6，弹簧6的另一端固定连接有卡块7，灯壳1的内部且靠近底部的位置固定连接有支撑环8，支撑环8的下方设有卡盖9，卡盖9与支撑环8之间设有电路板10，电路板10的下表面固定安装有led灯珠11，灯罩2的顶部中心位置开设有开口12，led灯珠11贯穿卡盖9并延伸至开口12的内部，卡盖9的外表面两侧对称开设有卡口13，支撑环8的外表面且靠近卡口13的位置固定连接有弹性卡扣14，卡口13的内壁开设有与弹性卡扣14相配合的卡槽15，灯壳1的顶端固定连接有电源盒16，电源盒16的上表面中心位置固定连接有吊环17，电源盒16的上表面两侧对称固定连接有支撑板18，两个支撑板18的外表面均转动连接有连接板19，两个连接板19的顶端固定连接有同一个安装板20。
灯壳1的底端和灯罩2之间设有密封垫21，密封垫21可以增加灯壳1与灯罩2之间的密封性；灯罩2的下表面且靠近开口12的位置固定连接有透光罩22，透光罩22是为了保护led灯珠11；支撑板18和连接板19的外表面均开设有多个限位孔23，限位孔23的内部插接有限位杆24，通过限位孔23和限位杆24的配合可以固定支撑板18与连接板19之间的角度，从而便于改变灯照角度；安装板20的上表面中心位置开设有中心孔25，中心孔25是为了便于吊装绳穿过安装板20与吊环17相连接；卡块7和弹性卡扣14的底端形状均为弧形，弧形是为了便于进行组装。

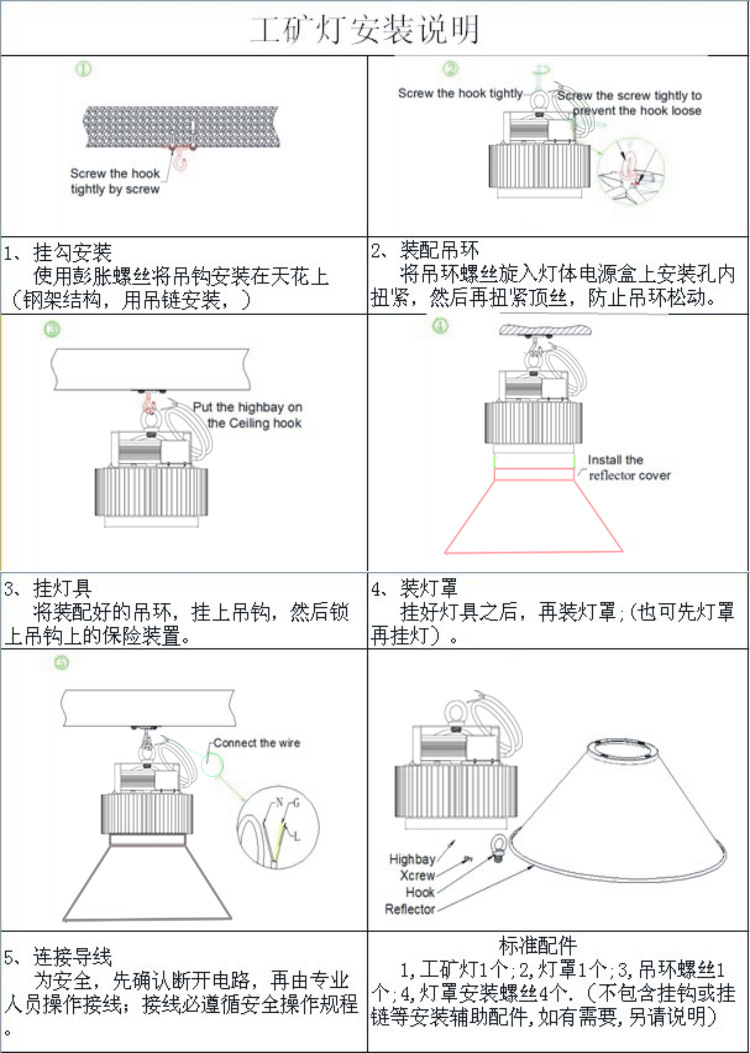

工作原理：在使用方便组装的led工矿灯时，组装时，将电路板10放置在卡盖9和支撑环8之间，然后将卡盖9推向支撑环8，使得弹性卡扣14的底端卡入卡槽15即可将卡盖9和电路板10固定住，将导向杆3穿过导向孔4，此时卡块7在弹簧6的作用下弹出，从而将灯罩2固定在灯壳1的下方，结构简单便于组装，大大方便了生产安装人员，使用时，通过吊环17和安装板20可以实现工矿灯的吊装和固定安装两种安装方式，从而可以增加工矿灯的实用性，当进行安装板20安装时，改变支撑板18和连接板19之间的角度，然后将限位杆24插入限位孔23中，即可改变灯照角度。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
